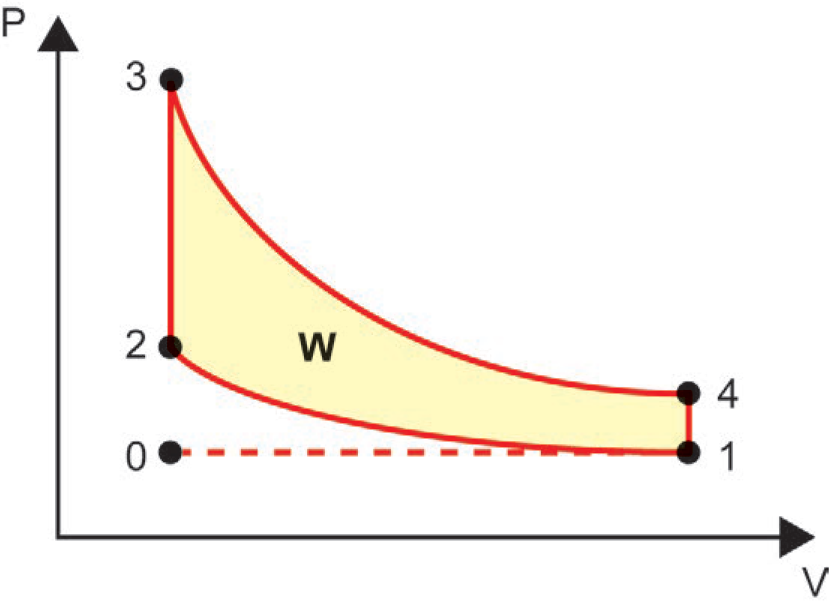

O diagrama P-V a seguir representa o ciclo de Otto para um motor de combustão interna, como os motores a gasolina ou a etanol, utilizados nos automóveis. As etapas representadas no diagrama estão descritas no quadro. | Etapa | Processo | Descrição | |:---------|:------------|:-------------------------------------------------------------------| | I | 0 a 1 | Admissão isobárica da mistura ar-combustível no cilindro do motor. | | II | 1 a 2 | Compressão adiabática da mistura. | | III | 2 a 3 | Introdução de energia na forma de calor da combustão. | | IV | 3 a 4 | Expansão adiabática. | | V | 4 a 1 | Liberação de energia na forma de calor. | | VI | 1 a 0 | Liberação dos gases resultantes da combustão. | A transformação da energia térmica em energia útil ocorre na etapa
